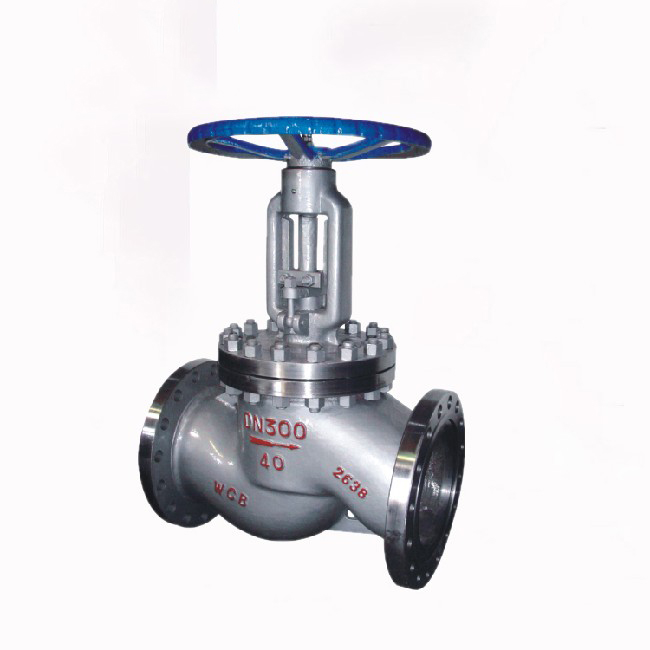

低溫加長桿截止閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

國標法蘭截止閥主要特點：

1、流線型，明桿帶支架

2、中法蘭螺栓連接

3、活套連接閥瓣

4、升降閥桿與手輪

5、支架與閥蓋一體式

6、傘齒輪的操作選配

7、標準法蘭連接

國標法蘭截止閥產品規范 Product Specification

不銹鋼法蘭截止閥

產品規范

Product

Specification

設計規范

Design Spec

結構長度

Face to Face

連接法蘭

Flanged End

試驗與檢驗

Test &Check

壓力-溫度Pressure-Temp

產品標識Marking

供貨規范

Supply

GB/T 12235

GB/T 12221

JB/T 79

JB/T 9092

GB/T 9131

GB/T 12220

JB/T 7928

國標法蘭截止閥主要零部件材料 Main Part Material

零件名稱	零部件材料Part Material				Part Name
閥體/閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	Body/Bonnet
閥瓣	WCB	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Disk
閥桿	2Cr13	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Stem
填料	柔性石墨/ Flexible Graphite		聚四氟乙烯/PTFE		Packing
墊片	18-8柔性石墨/18-8Flexible Graphite				Gasket
螺栓	35/35CrMo	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni9	Bolt
適用溫度	-29~425℃	-29~425℃	-40~200℃	-40~200℃	Suitable Temp
適用介質	水，油品，蒸汽 Water，Oil，Steam	蒸汽，油品 Steam，Oil	硝酸類 Nitric Acid	醋酸類 Acetic Acid	Suitable Medium

主要外形和連接尺寸Main External And Connection Dimension 單位Unit：mm

型號	公稱通徑	尺寸 (mm)
J41W-1.6MPa	公稱通徑	L	D	D1	D2	b-f	z-φd	H	D0
	15	130	95	65	45	14-2	4-14	195	100
	20	150	105	75	55	14-2	4-14	215	120
	25	160	115	85	65	14-2	4-14	240	140
	32	180	135	100	78	16-2	4-18	250	160
	40	200	145	110	85	16-3	4-18	285	200
	50	230	160	125	100	16-3	4-18	300	220
	65	290	180	145	120	18-3	4-18	345	240
	80	310	195	160	135	20-3	8-18	350	280
	100	350	215	180	155	20-3	8-18	410	320
	125	400	245	210	185	22-3	8-18	470	350
	150	480	280	240	210	24-3	8-23	495	400
	200	600	335	295	265	26-3	12-23	580	450
	250	650	405	355	320	30-3	12-25	680	550
	300	750	460	410	375	30-3	12-25	850	600

主要連接尺寸

型號	公稱通徑	尺寸 (mm)
型號	公稱通徑	L	D	D1	D2	b-f	z-φd	H	D0
J41W-2.5MPa	15	130	95	65	45	16-2	4-14	195	100
	20	150	105	75	55	16-2	4-14	215	120
	25	160	115	85	65	16-2	4-14	240	140
	32	180	135	100	78	18-2	4-18	250	160
	40	200	145	110	85	18-3	4-18	285	200
	50	230	160	125	100	20-3	4-18	300	220
	65	290	180	145	120	22-3	8-18	345	240
	80	310	195	160	135	22-3	8-18	350	280
	100	350	230	190	160	24-3	8-23	410	320
	125	400	270	220	188	28-3	8-25	470	350
	150	480	300	250	218	30-3	8-25	495	400
	200	600	360	310	278	34-3	12-25	600	450
	250	650	425	370	335	36-3	12-30	680	550
	300	750	485	430	390	40-4	16-30	850	600

主要連接尺寸

型號	公稱通徑	尺寸 (mm)
型號	公稱通徑	L	D	D1	D2	D6	b-f	z-φd	H
J41W-4.0MPa	15	130	95	65	45	40	16-2	4-14	195
	20	150	105	75	55	51	16-2	4-14	215
	25	160	115	85	65	58	16-2	4-14	240
	32	180	135	100	78	66	18-2	4-18	250
	40	200	145	110	85	76	18-3	4-18	285
	50	230	160	125	100	88	20-3	4-18	300
	65	290	180	145	120	110	22-3	8-18	345
	80	310	195	160	135	121	22-3	8-18	350
	100	350	230	190	160	150	24-3	8-23	410
	125	400	270	220	188	176	28-3	8-25	470
	150	480	300	250	218	204	30-3	8-25	495
	200	600	375	320	282	260	38-3	12-30	600
J41H-6.4MPa	15	170	105	75	55	41	18-2	4-14	230
	20	190	125	90	68	51	20-2	4-18	250
	25	210	135	100	78	58	22-2	4-18	260
	32	230	150	110	82	66	24-2	4-23	300
	40	260	165	125	95	76	24-3	4-23	330
	50	300	175	135	105	88	26-3	4-23	380
	65	340	200	160	130	110	28-3	8-23	400
	80	380	210	170	140	121	30-3	8-23	430
	100	430	250	200	168	150	32-3	8-25	500
	125	500	295	240	202	176	36-3	8-30	600
	150	550	340	280	240	204	38-3	8-34	680
	200	650	405	345	300	260	44-3	12-34	800
